視覺檢測是一種利用機器視覺技術對物體進行檢測和分析的方法。其工作原理主要包括以下幾個步驟：

1

光源照明

通過合適的光源照亮被檢測物體，以確保物體的特征能夠清晰地呈現出來。不同的檢測任務可能需要不同類型的光源，如自然光、LED 燈、熒光燈等。

光源的強度、顏色和角度等參數可以根據具體的檢測需求進行調整，以獲得最佳的圖像效果。

2

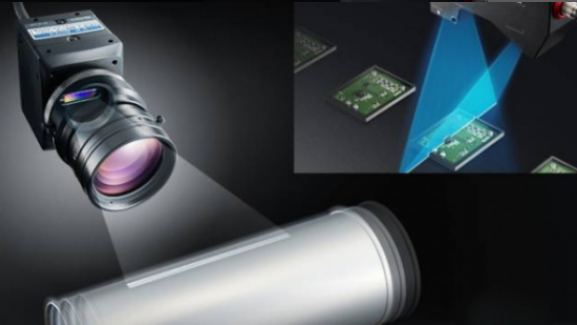

相機拍攝

使用相機對被檢測物體進行拍攝，獲取物體的圖像。相機的類型可以根據檢測任務的要求選擇，常見的有工業相機、數字相機等。

相機的分辨率、幀率和曝光時間等參數也會影響圖像的質量和檢測的準確性。

1

圖像預處理

對采集到的圖像進行預處理，以去除噪聲、增強對比度和改善圖像質量。常用的預處理方法包括濾波、灰度化、二值化等。

濾波可以去除圖像中的噪聲，如高斯濾波、中值濾波等。灰度化將彩色圖像轉換為灰度圖像，減少計算量。二值化將圖像轉換為黑白二值圖像，便于后續的處理和分析。

2

特征提取

從預處理后的圖像中提取出與檢測任務相關的特征。特征可以是物體的形狀、顏色、紋理等。

常用的特征提取方法包括邊緣檢測、輪廓提取、區域分割等。邊緣檢測可以檢測物體的邊緣，輪廓提取可以提取物體的輪廓，區域分割可以將圖像分割成不同的區域。

3

圖像分析

對提取出的特征進行分析和處理，以判斷物體是否符合檢測標準。圖像分析可以采用多種方法，如模板匹配、模式識別、機器學習等。

模板匹配是將待檢測物體的圖像與標準模板進行比較，判斷兩者是否相似。模式識別是通過對圖像中的特征進行分類和識別，判斷物體的類型和屬性。機器學習是利用大量的訓練數據，讓計算機自動學習和識別物體的特征和模式。

1

檢測結果判斷

根據圖像分析的結果，判斷物體是否符合檢測標準。如果物體符合標準，則輸出合格信號；如果物體不符合標準，則輸出不合格信號。

2

結果顯示和儲存

將檢測結果以可視化的方式顯示出來，以便操作人員進行查看和判斷。同時，將檢測結果存儲下來，以便后續的統計分析和質量追溯。
